在公制项目中工作时，是否可以将管道公称尺寸的等轴测BOM表配置为以英制单位（英寸）显示？
解决方案：

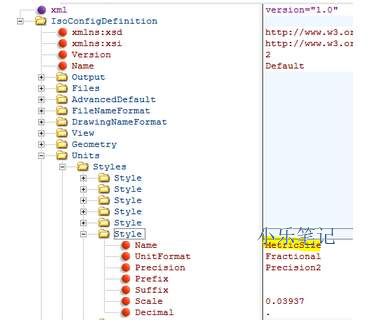

为了以英寸为单位显示尺寸，可以在isocofig.xml中设置Style Name=“MetricSize”，如下所示： <Style Name="MetricSize" UnitFormat="Fractional" Precision="Precision2" Prefix="" Suffix="" Scale="0.03937" Decimal="." />

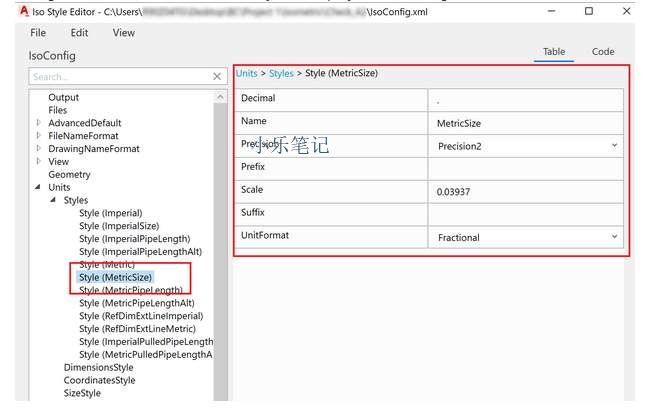

在AutoCAD Plant 3D 2022中，可以使用Iso样式编辑器实现此功能。 更改尺寸样式的比例因子，如下图所示：
解决方案：
为了以英寸为单位显示尺寸，可以在isocofig.xml中设置Style Name=“MetricSize”，如下所示： <Style Name="MetricSize" UnitFormat="Fractional" Precision="Precision2" Prefix="" Suffix="" Scale="0.03937" Decimal="." />
在AutoCAD Plant 3D 2022中，可以使用Iso样式编辑器实现此功能。 更改尺寸样式的比例因子，如下图所示：
